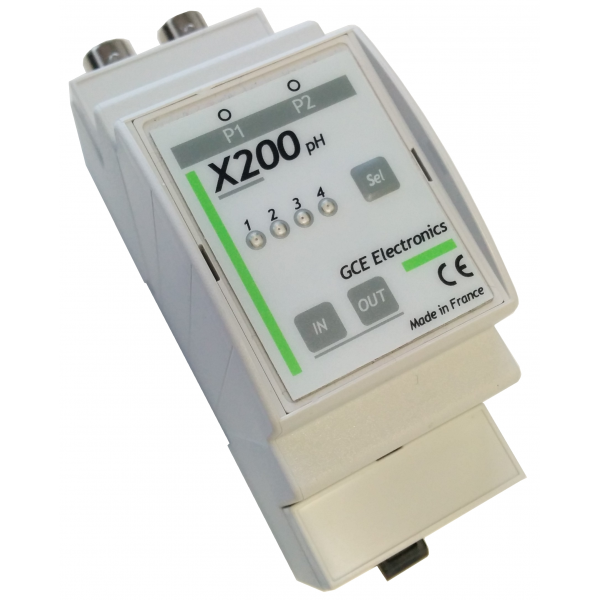

Extension X200pH pour IPX800

Spina X200pH per IPX800 V3.

Aggiunge una sonda pH e un sensore redox nell’installazione.

Funziona con IPX800v3 dal firmware 5.3.58



Precauzioni:

Attenzione / Manipolazione:

• sensori di pH e redox sono strumenti di misurazione sensibili, devono essere maneggiato con cura e immerso in un liquido neutro quando sono
non usato.

Ambiente:

• Il X200pH deve essere tenuto lontano da fonti di umidità, calore o aree con rischio di scarico acqua.

• Il X200pH deve essere collocato in un ambiente pulito, ambiente ben ventilato.

Se un’anomalia:

• Se si nota un problema di funzionamento, rumore sospetto, odore o fumo, spegnere immediatamente il potere della X200pH e tutti i circuiti ad essa collegato, e contattare il servizio clienti: support@gceelectronics.com

• In caso di guasto, non tentare di riparare l’unità da soli X200pH contatto il nostro servizio post-vendita: support@gce-electronics.com.

Login:

• La cinghia di connessione RJ12 non dovrebbe essere estesa. A deportare X200pH Il tuo IPX800v3, utilizzare un dongle EBX

1. Installation :

1. Connecter le module X200pH à l’IPX800 via le bus d’extension (cordon d’extension RJ11 fourni avec votre module).

2. Brancher la sonde pH sur le connecteur P1 (situé à gauche) et la sonde redox sur le connecteur P2 (situé à droite).

3. Veiller à bien avoir enlevé le capuchon à l’extrémité de chacune des sondes. Attention le capuchon contient une solution liquide nécessaire lors du stockage des sondes hors de l’eau.

4. Si une des voies P1 ou P2 n’est pas utilisée pour les mesures, il est possible de brancher un bouchon de terminaison sur le connecteur non utilisé pour stabiliser l’affichage sur l’IPX800v3

5. Accendere il sistema e quindi collegarsi al sito web IPX800.

6. I valori misurati vengono visualizzati sulla pagina 4 di IPX800 in analogico e 14 o 13 Analog 15 e 16 a seconda del canale selezionato.

7. Per visualizzare i valori misurati dal modulo X200pH, selezionare “X200 pH Probe “o” Probe X200 ORP “nel menu di modifica degli ingressi analogici
(vedi immagine sotto).

PH e ORP sonde sono sensibili all’ambiente in cui vengono inseriti, una variazione della temperatura del liquido misurato può variare leggermente risultati.



2. Selezione dei canali:

Selezionare un canale sul fronte del prolungamento X200pH imposta la misure di posizione sul sito IPX800 tra gli ingressi 13, 14 o 15, 16,





• Quando si selezionano i canali 1 e 2, i risultati vengono visualizzati in canale 13 Ingresso 1 e 2 canal14 per l’ingresso.

• Quando si selezionano i canali 3 e 4, le misure vengono visualizzati in canale 15 Ingresso 1 e il canale 16 per l’ingresso 2.







È possibile collegare 2 estensioni X200pH nello stesso impianto e display misura a pagina 4 del IPX800.



Per farlo, è sufficiente selezionare i canali 1 e 2 sul primo modulo, e canali 3 e 4 al secondo e tutti i risultati saranno a pagina 4 del IPX800v3.

I canali 1 e 2 Selezionata Canali 3 e 4 del Selezionata Istruzioni X200pH



3. Misure:

X200pH modulo fornisce una misura del pH compreso tra PH0 e PH14 (+ 400mV-400mV) Sul canale 1 (connettore P1) e una misura di redox e tra -2000mv
+ 2000 mV sul canale 2 (connettore P2).

Max tensione di ingresso Tensione di ingresso min

Sonda PH

(Connettore P1) 400 mV -400mV

Sensore ORP

(Connettore P2) + 2000 mV -2000mV

Sonde Redox e sonde pH sono sensibili alla temperatura dell’ambiente in cui si trovano. Assicurarsi che la temperatura del liquido viene misurata

vicino a quello delle soluzioni durante la calibrazione. Una differenza di temperatura è in arrivo alterare i risultati della misurazione.

4. Calibrazione:

Per ottenere misure precise, si consiglia vivamente di immergere le sonde in una soluzione neutra o pH7 prima della calibrazione.

Il x200pH è compatibile con la maggior parte le sonde di pH e Redox. E ‘tarato in fabbrica quando si utilizzano le nostre sonde. Si raccomanda di calibrare
per ottenere una buona precisione di misura.

4.1 Calibrazione sensore pH:

1. Rimuovere il tappo situato all’estremità della sonda e mantenere bene, sarà necessaria durante la conservazione della sonda.
2. Sciacquare la sonda con acqua pulita.
3. Preparare le soluzioni di pH4 e pH7 necessario calibrare la sonda.
4. Collegare la sonda pH al connettore P1 (connettore a sinistra).

Istruzioni X200pH

5. Tenere premuto il tasto SEL e rilasciarlo non appena il flash LED 4 contemporaneamente.
6. Il LED 1 lampeggia.
7. Tenere premuto il pulsante SEL per 3 secondi e rilasciare non appena il 4 LED lampeggiano contemporaneamente.
8. Immergere la sonda pH nella soluzione standard di pH 7. Attendere che il valore visualizzato nella IPX800 è stabile.
9. Tenere premuto il pulsante SEL per 3 secondi. LED 1 smette di lampeggiare. Rilasciare il tasto Sel. LED 2 lampeggia a sua volta.
10. Sciacquare la sonda con acqua e asciugare accuratamente. Quindi immergere la sonda nel soluzione standard pH4.
11. Immergere la sonda pH nella soluzione standard di pH 4. Attendere che il valore visualizzato nella IPX800 è stabile.
12. Premere il pulsante SEL per 3 secondi e rilasciare non appena il 4 LED lampeggiano contemporaneamente.
13. La procedura di calibrazione della sonda pH è completa.

Sensore 4.2 Taratura ORP:

1. Rimuovere il tappo situato all’estremità della sonda e mantenere bene, sarà necessaria durante la conservazione della sonda.
2. Sciacquare la sonda con acqua pulita.
3. Preparare la 470mV soluzione standard necessario per calibrare la sonda.
4. Collegare il sensore ORP sul connettore P2 (connettore sul lato destro).
5. Tenere premuto il tasto SEL e rilasciarlo non appena il flash LED 4 contemporaneamente.
6. Selezionare il canale da calibrare premendo 2 volte 1 SEL. LED2 deve flash.

Istruzioni X200pH

7. Tenere premuto il pulsante SEL e rilasciarlo non appena il flash LED 4 contemporaneamente.
8. Immergere il sensore di redox nella soluzione standard di 470mV. Attendere che il valore visualizzato nella IPX800 è stabile.
9. Tenere premuto il pulsante SEL e rilasciarlo non appena il flash LED 4 contemporaneamente.
10. La procedura di calibrazione della sonda redox è chiusa.



6. Accessori disponibili:

Connettore BNC:

BNC Estensione:



– Disponibile in 1,2 e 3 metri
– Viene fornito con un adattatore maschio-maschio per il collegamento con la sonda.

Calibrazione soluzione pH 4 e pH 7:

– Prossimamente.
